Linptech Kontroler R3 Tuya WiFi AC

Odbiornik



Kontroler R3-WiFi AC odbiera sygnały przycisków bezprzewodowych Linptech zapewniając możliwość bezprzewodowego sterowania wyjściem fazowym. Odbiornik dysponuje jednym kanałem wyjściowym i można do niego podłączyć wiele przycisków bezprzewodowych. To mały i jednocześnie łatwy w instalacji odbiornik sterujący. Wbudowany moduł WiFi daje również możliwość sterowania przy pomocy aplikacji na telefonie oraz systemów inteligentnych głośników.

Parametry urządzenia

Zasilanie układu: 250VAC 50/60HZ

Wyjście: Pojedyncza port  - linia zasilająca on/off

Domyślny stan wyjścia po włączeniu modułu: Parametr konfigurowalny (naciśnij przycisk, włącz moduł i zwolnij przycisk po zmianie stanu urządzenia)

Maksymalne obciążenie kontrolera: 10A 250V

Komunikacja bezprzewodowa: 433MHz; WIFI: 2.4GHz

Maksymalny zasięg komunikacji z przyciskiem: 80m w terenie otwartym, 30m wewnątrz budynku (uzależniony od specyficznych warunków)

Maksymalna ilość przycisków do podłączenia: 10

Temperatura środowiska pracy: -20~ 55°C





Diagram połączenia



Instalacja

Zalecane jest zainstalować urządzenie do dedykowanej puszki eklektycznej o właściwych rozmiarach lub obudowy lampy.

Podłącz przewody instalacyjne zgodnie z diagramem pokazanym we wstępie.

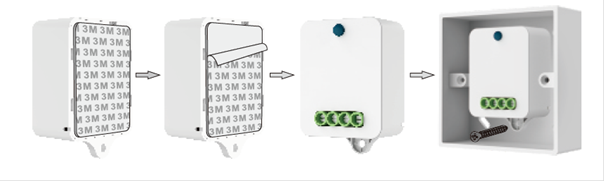

Umocuj kontroler przy pomocy taśmy w puszce instalacyjnej a następnie dokręć śrubą dla większego bezpieczeństwa.

Uwaga:

Nie instaluj kontrolera do przewodów znajdujących się pod napięciem.

Nie instaluj kontrolera w metalowych puszkach w przeciwnym razie sygnał komunikacji bezprzewodowej może być zakłócany.

Sterowanie bezprzewodowe

Po instalacji kontrolera możesz przystąpić do parowania go z nadajnikiem (przyciskiem bezprzewodowym)

Kontroler może być sterowany przez wiele nadajników jak również wiele kontrolerów może być sterowanych jednym nadajnikiem (przyciskiem bezprzewodowym). Więcej o procesie parowania znajdziesz w dziale „Parowanie urządzeń”.

Aplikacja Tuya Sart / Smart  Life

Ten dzwonek może zostać dodany do aplikacji Tuya Smart lub Smart Life i tam połączony z innymi urządzeniami ekosystemu Tuya.

Odszukaj w swoim sklepie aplikacji na telefonie aplikację „Tuya Smart” lub „Smart Life” lub zeskanuj QR kod podany poniżej.

Dodawanie urządzenia

Nowy kontroler R3 nie połączony jeszcze z siecią uruchomi tryb konfiguracji automatycznie po podłączeniu do zasilania. Zielona dioda na urządzeniu zacznie migać. Możesz wówczas odszukać urządzenie w aplikacji i skonfigurować sieć WiFi.

Resetowanie urządzenia

Jeśli nie można nawiązać połączenia z siecią przez 3 minuty po włączeniu do zasilania, tryb konfiguracji sieci włączy się automatycznie. Możesz wówczas zresetować urządzenie i ponownie nawiązać połączenie.

Naciśnij i przytrzymaj przycisk dopóki zielona dioda świeci się światłem ciągłym a następnie zwolnij przycisk by wprowadzić ustawienia DNS. Po zakończeniu zielona dioda będzie pulsować regularnie. W takim momencie możesz już wykorzystać aplikację do ponownego odszukania urządzenia i dodania go do niej.

Sterowanie urządzeniem

Urządzenie może być sterowane w aplikacji w dwóch miejscach:

1.       Na liście skrótów w oknie głównym

2.       Na kafelku urządzenia

Parowanie z nadajnikiem

Naciśnij i przytrzymaj przycisk przez 3 sekundy aż niebieska dioda na module zacznie powoli migać. Wówczas zwolnij przycisk – uruchomiłeś tryb parowania. Naciśnij przycisk na nadajniku. Jeśli niebieska dioda przestanie migać oznacza to, że proces parowania się powiódł. Naciśnij na nadajnik by sprawdzić czy stan odbiornika się zmienia.

Uwaga:

1.       Podczas procesu parowania (miga powoli niebieska dioda) jeśli nie wystąpi operacja parowania to po 30 sekundach tryb parowania samoczynnie się wyłączy.

2.       Jeśli podczas procesu parowania (miga powoli niebieska dioda) naciśniesz przycisk na odbiorniku natychmiast zakończysz procedurę parowania.

3.       Do odbiornika możesz podłączyć nawet 10 nadajników.

Resetowanie połączenia z nadajnikiem

Naciśnij i przytrzymaj przycisk na odbiorniku przez około 10 sekund dopóki niebieska dioda nie zacznie szybko migać (dioda mignie czterokrotnie a następnie się wyłączy). Wówczas wszystkie bezprzewodowe nadajniki zostaną odłączone.



Informacja o produkcie

Wymiary odbiornika (mm).

Cechy dodatkowe

Deklaracja zgodności CE

Producent (Wuhan Linptech Co., Ltd.) zapewnia, że produkt jest zgodny z wymogami i przepisami prawa 2014/53/EU
